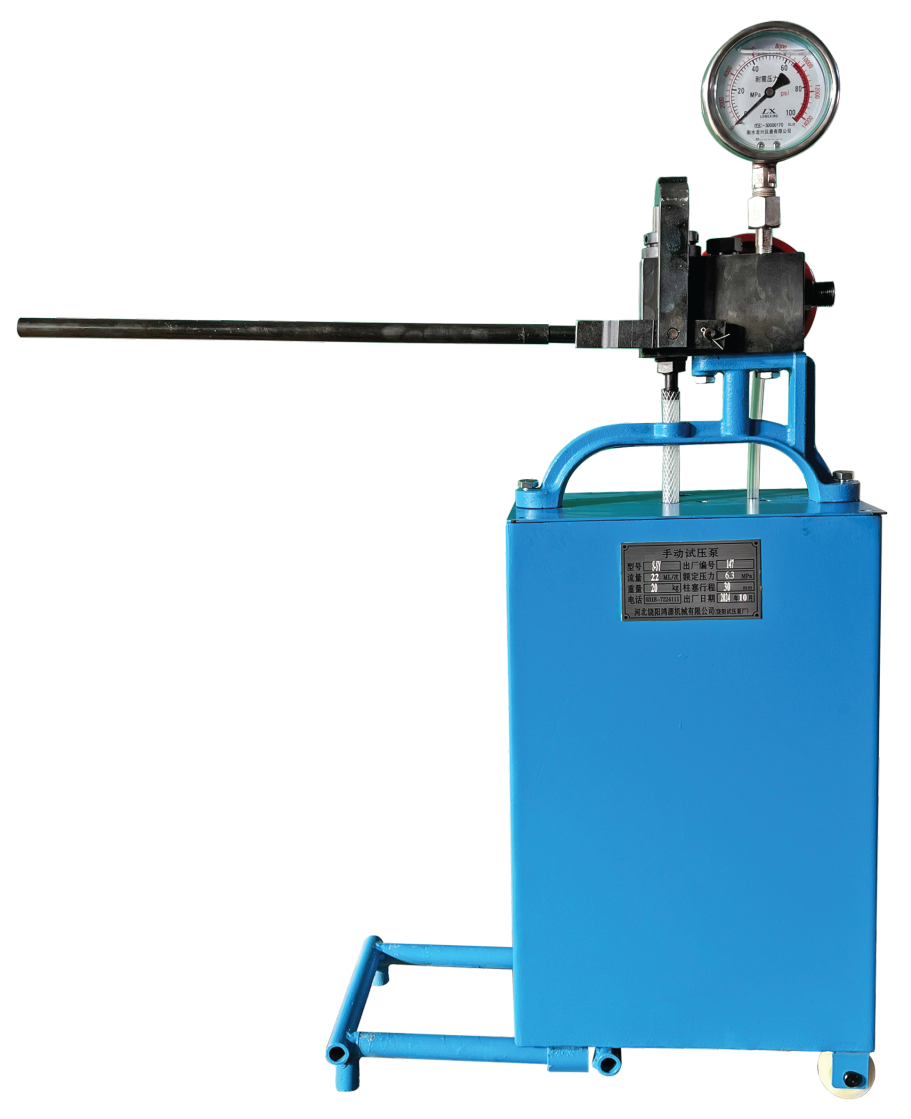

S-SY手动单缸试压泵

来源:鸿源机械     作者:鸿源    时间:2015-07-07 09:59:48

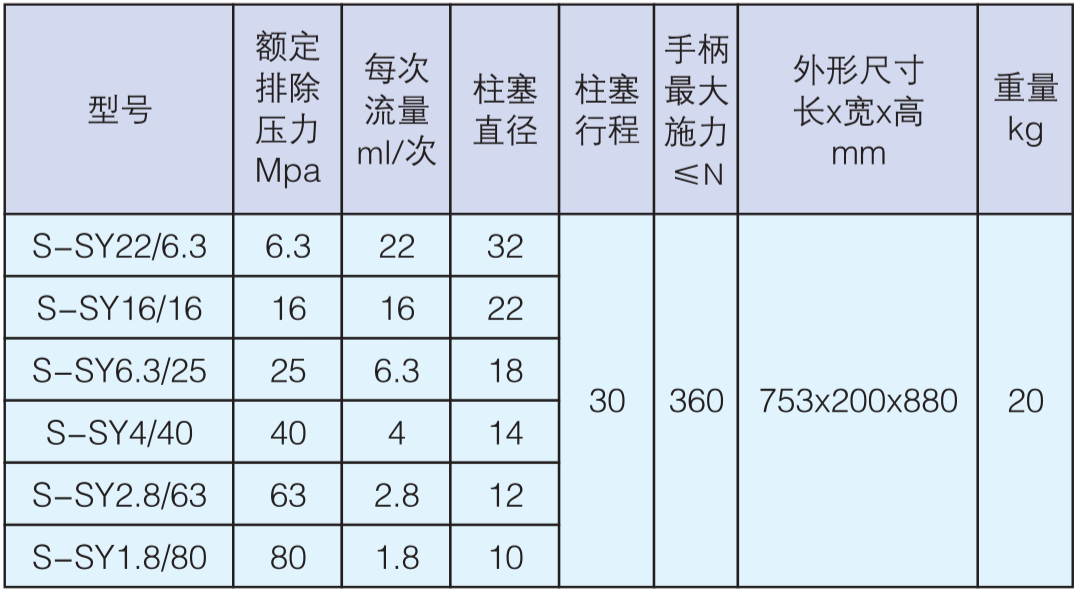

S-SY型系列手动单缸试压泵试压泵|手动试压泵|单缸手动试压泵 S-SY型系列手动单缸试压泵(以下简称为泵),专供各类压力容器、管道、阀门、蒸汽锅炉等作试验和试验室中获得液体高压源的设备。工作介质为5℃-60℃的清水,乳化液以及运动粘度不大于45mm2/S的油品,本系列泵有8种型号。技术参数 型号额定工作压力Mpa/cm每次流量ml/次柱塞直径mm柱塞行程mm手柄最大施力 ≤N外形尽寸长×宽×高 mm重量 Kg S-SY/55223630300753×200×93520 S-SY/6.36.322 S-SY/10101632 S-SY/16161022360 S-SY/25256.318 S-SY/40404.014 S-SY/63632.812400753×200×987 S-SY/80801.810 三、结构和工作原理本泵为立式单柱塞往复式,由泵体、柱塞副、控制阀、卸压阀、手柄、支架、水箱和滑动足架等组成。泵体用螺钉固定在支架上,支架与水箱盖一起用螺钉固定在水箱上,拉出水箱下端的滑动足架,使泵工作时保持稳定。工作时,向上提动手柄,即带动柱塞向上移动,进水阀打开,泵体柱塞腔造成真空,水箱内的介质由于大气压力的作用,通过滤网、吸水管、进水阀而进入柱塞腔。当手柄向下压时,进水阀关闭,介质在柱塞的压力下,顶开出水阀,通过工作接管接头进入被试容器内。泵的控制阀是泵与被试压容器间的截止阀,关闭此阀,即使泵与被试压容器压力隔开,试压时该阀必须打开。卸压阀在试压初可开启排出泵内气体,正常出水开始试压时,需关闭此阀,试压完毕后,打开此阀,可卸压和排出泵内介质。工作接管系把介质送至被试器件,该工作接头连接螺纹为M22×1.5-7H,密封垫片为Ø16×2.4的O型封圈。
